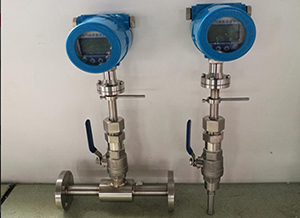

熱式氣體質量流量計工作原理
點擊次數：6034 發布時間：2021-03-16 05:24:40
熱式氣體質量流量計流量計是基于熱擴散原理的流量儀表。即是利用流體流過發熱物體時，發熱物體的熱量散失多少與流體的流量呈一定的比例關系。具體來說，熱式氣體質量流量計的傳感器有兩只標準級的RTD，一只用來做熱源，一只用來測量流體溫度，流體流過時，兩者之間的溫度差與流量的大小成非線性關系，該儀表就可以把這種關系轉換為測量流量信號的線性輸出。
熱式氣體質量流量計利用熱擴散原理制造的流量計有兩種設計方法：一是：基于恒溫差原理；二是基于恒功率原理。基于共同的數據模型： P/△T=A+B（Q） N ---1。這里：P---耗散功率，△T---兩個傳感器之間的溫差，A、B是與氣體的熱性能有關的系數。
恒溫差原理：△ T保持不變，耗散功率P與流體的流量Q成指數函數遞增的關系。
恒功率原理：耗散功率不變，溫度差△ T與流體的流量Q成指數函數遞減的關系
熱式氣體質量流量計的特點
▲測量氣體質量流量，無需壓力溫度補償。
▲量程比大，測量流速范圍：01.Nm/s—100Nm/s。
▲無壓力損失，適用于已知截面積的任何形狀管道。
▲插入式傳感器可以在線安裝和維護。
▲全量程段的專家算法，保證了測量的準確度，適用于貿易結算。
熱式氣體質量流量計應用領域
▲氧氣，氮氣，氫氣，氯氣及固定組分的混合氣體測量。
▲高爐煤氣測量。
▲壓縮空氣測量。
▲電廠高爐的一次，二次風流量測量。
▲煙道氣測量。
▲沼氣，水處理中的曝氣和氯氣測量。
▲礦井下通風或排風系統的測量。
